Diagramas

O módulo Diagramas permite criar diagramas visuais de arquitetura utilizando um editor DrawIO integrado -- totalmente conectado ao seu inventário de cartões. Arraste cartões para a tela, conecte-os com relações, navegue pelas hierarquias e recoloridos por qualquer atributo -- o diagrama permanece sincronizado com os seus dados EA.

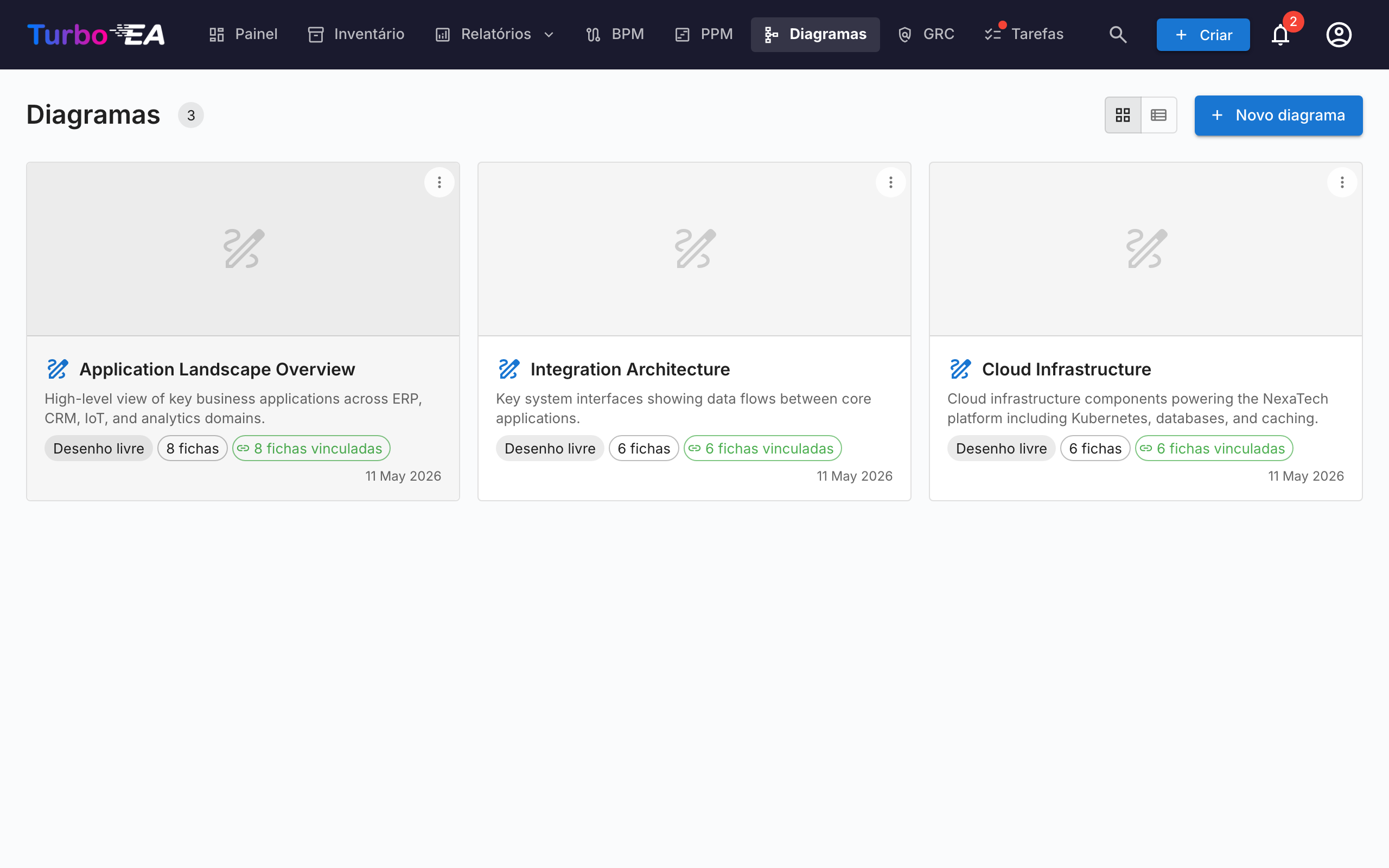

Galeria de diagramas

A galeria lista cada diagrama com uma miniatura, nome, tipo e os cartões referenciados. A partir daqui pode Criar, Abrir, Editar detalhes ou Eliminar qualquer diagrama.

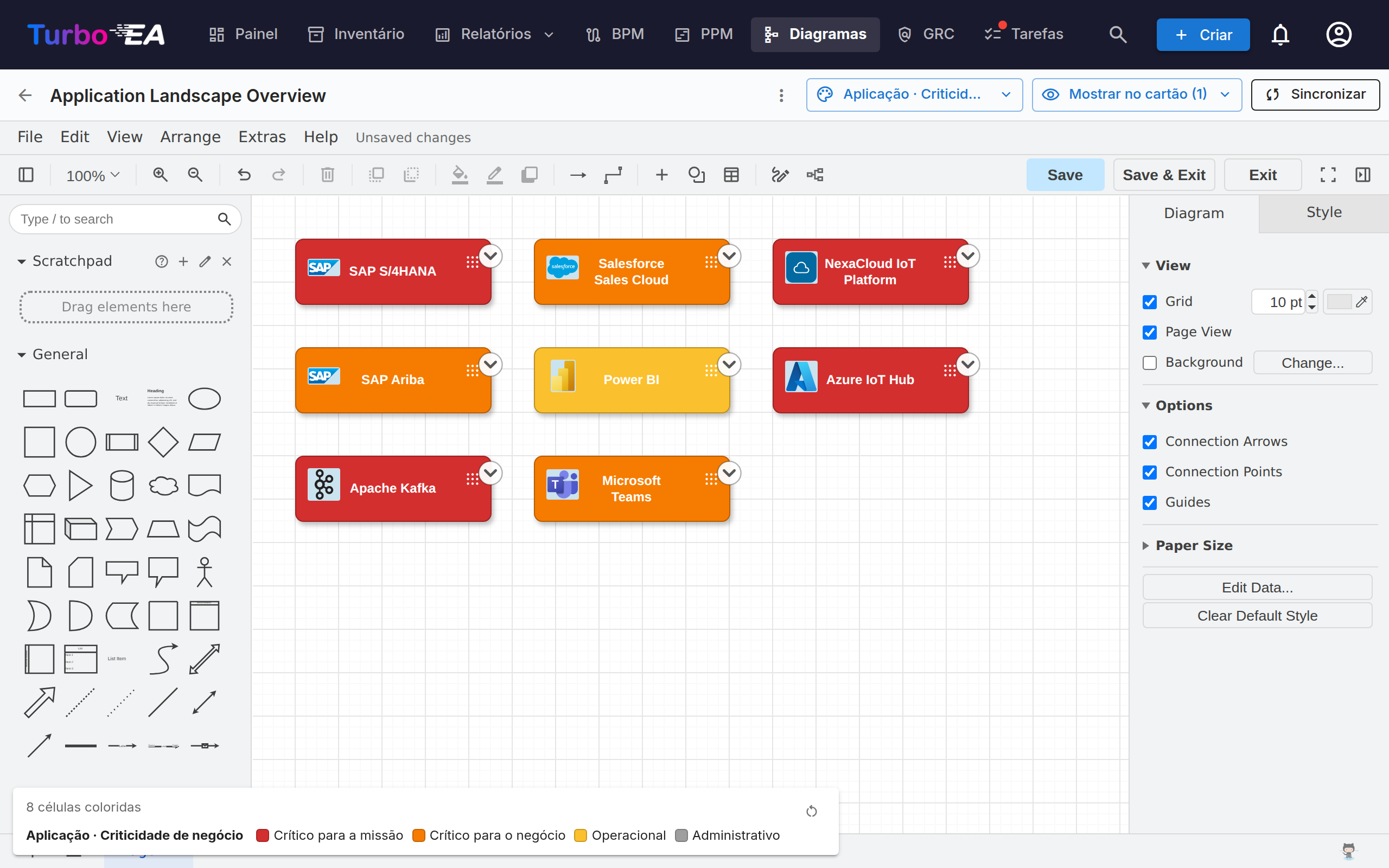

O editor de diagramas

Abrir um diagrama lança o editor DrawIO em ecrã inteiro num iframe da mesma origem. A barra de ferramentas nativa do DrawIO está disponível para formas, conectores, texto e layout -- cada ação própria do Turbo EA é exposta via o menu de contexto do clique direito, o botão Sync da barra de ferramentas e a seta superior sobre cada cartão.

Inserir cartões

Use a caixa de diálogo Inserir cartões (a partir da barra de ferramentas ou do menu de contexto) para adicionar cartões à tela:

• Os chips de tipo com contadores ao vivo na coluna esquerda filtram os resultados.
• Pesquise por nome na coluna direita; cada linha tem uma caixa de seleção.
• Inserir selecionados adiciona os cartões escolhidos em grelha; Inserir todos adiciona cada cartão que corresponde ao filtro atual (com confirmação acima de 50 resultados).

A mesma caixa abre em modo seleção única para Mudar cartão vinculado e Vincular a cartão existente.

Cada cartão na tela mostra o seu ícone de tipo de cartão como um pequeno glifo branco no canto superior esquerdo, ao lado da cor do tipo — assim o tipo de um cartão é transmitido tanto pelo ícone quanto pela cor. Isso corresponde aos ícones usados em toda a aplicação e melhora a legibilidade para utilizadores daltónicos. O ícone aparece nos cartões inseridos a partir de agora. Para adicionar ícones aos cartões já presentes num diagrama mais antigo, clique em Aplicar ícones de tipo de cartão na barra de ferramentas do editor.

Ações do clique direito

• Cartões sincronizados: Abrir cartão, Mudar cartão vinculado, Desvincular cartão, Remover do diagrama.
• Formas simples / células não vinculadas: Vincular a cartão existente, Converter em cartão (mantém a geometria e transforma a forma num cartão pendente com a sua etiqueta), Converter em contentor (transforma a forma num swimlane onde aninhar outros cartões).

O menu de expansão

Cada cartão sincronizado tem uma pequena seta. Um clique abre um menu com três secções, cada uma carregada num único round-trip:

• Mostrar dependências -- vizinhos por relações de saída ou de entrada, agrupados por tipo de relação com contadores. Cada linha é uma caixa; confirme com Inserir (N).
• Drill-Down -- transforma o cartão atual num contentor swimlane com os seus filhos parent_id aninhados. Escolha que filhos incluir ou Aprofundar em todos.
• Roll-Up -- envolve o cartão atual e os irmãos selecionados (cartões que partilham o mesmo parent_id) num novo contentor pai.

As linhas com contador a zero ficam a cinzento, e os vizinhos / filhos já presentes na tela são ignorados automaticamente.

A hierarquia na tela

Os contentores correspondem ao parent_id de um cartão:

• Arrastar um cartão para dentro de um contentor do mesmo tipo abre «Adicionar «filho» como filho de «pai»?». Sim põe em fila uma alteração hierárquica; Não devolve o cartão à posição anterior.
• Arrastar um cartão para fora de um contentor pede o desligamento (colocar parent_id = null).
• Arrastos entre tipos diferentes voltam silenciosamente à posição -- a hierarquia é restrita a cartões do mesmo tipo.
• Todos os movimentos confirmados caem no balde Alterações hierárquicas do painel Sync com ações Aplicar e Descartar.

Remover cartões do diagrama

Eliminar um cartão da tela é tratado como um gesto puramente visual -- «Não quero vê-lo aqui». O cartão permanece no inventário; as suas arestas de relação conectadas desaparecem em silêncio com ele. As setas desenhadas à mão que não sejam relações EA registadas nunca são removidas automaticamente. O arquivamento é tarefa da página Inventário, não do diagrama.

Eliminação de arestas

Remover uma aresta que carrega uma relação real abre «Eliminar a relação entre ORIGEM e DESTINO?»:

• Sim põe a eliminação em fila no painel Sync; Sincronizar tudo emite o DELETE /relations/{id} no backend.
• Não restaura a aresta no lugar (estilo e extremidades preservados).

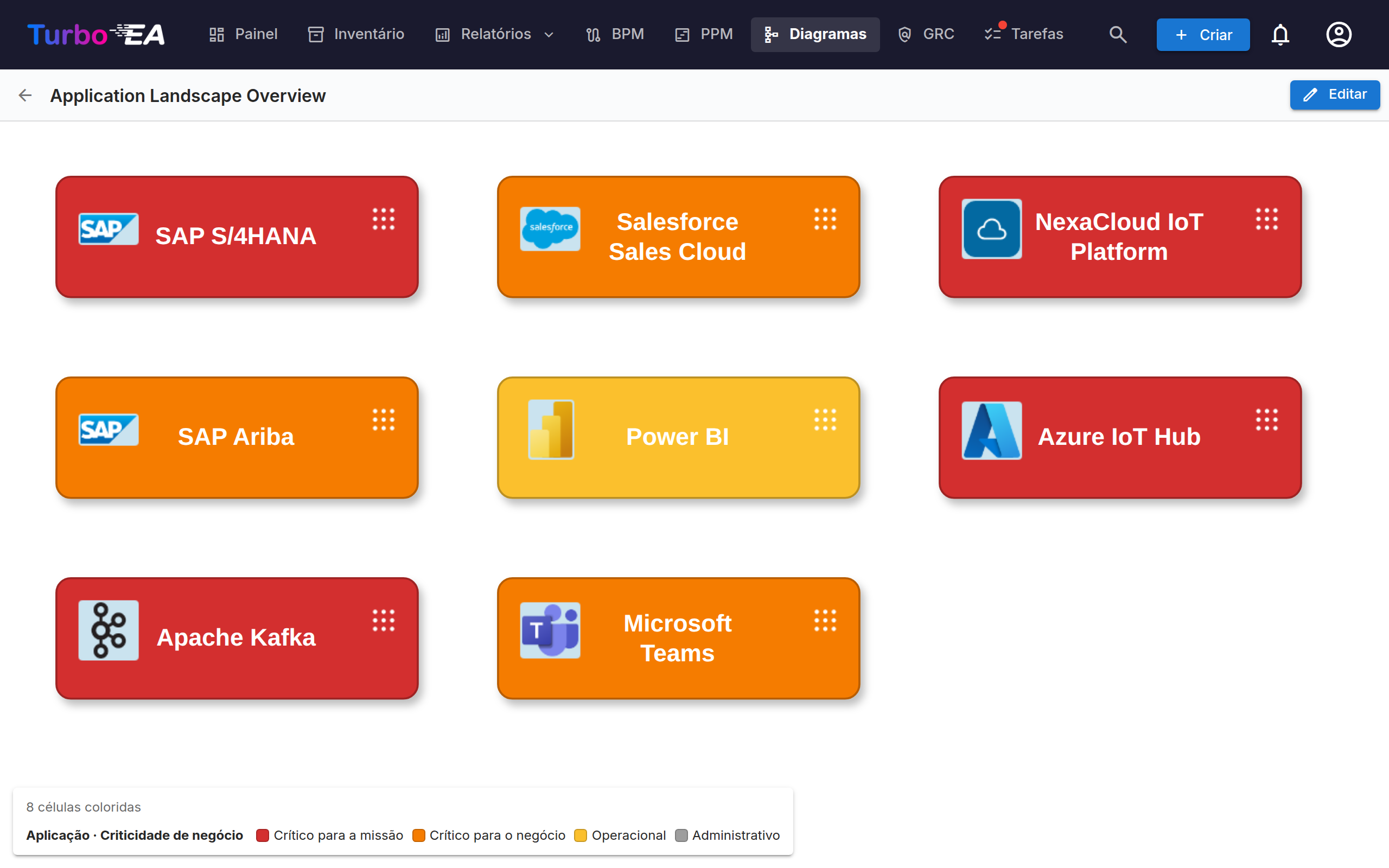

Perspetivas de visualização

O menu pendente Vista na barra de ferramentas recoloria cada cartão da tela por um atributo:

• Cores dos cartões (predefinição) -- cada cartão usa a cor do seu tipo.
• Estado de aprovação -- recoloria por aprovado / pendente / quebrado.
• Valores de campo -- escolha qualquer campo de seleção única nos tipos de cartão presentes na tela (ex.: Ciclo de vida, Estado). Células sem valor caem num cinzento neutro.

Uma legenda flutuante no canto inferior esquerdo mostra o mapeamento ativo. A vista escolhida é guardada com o diagrama.

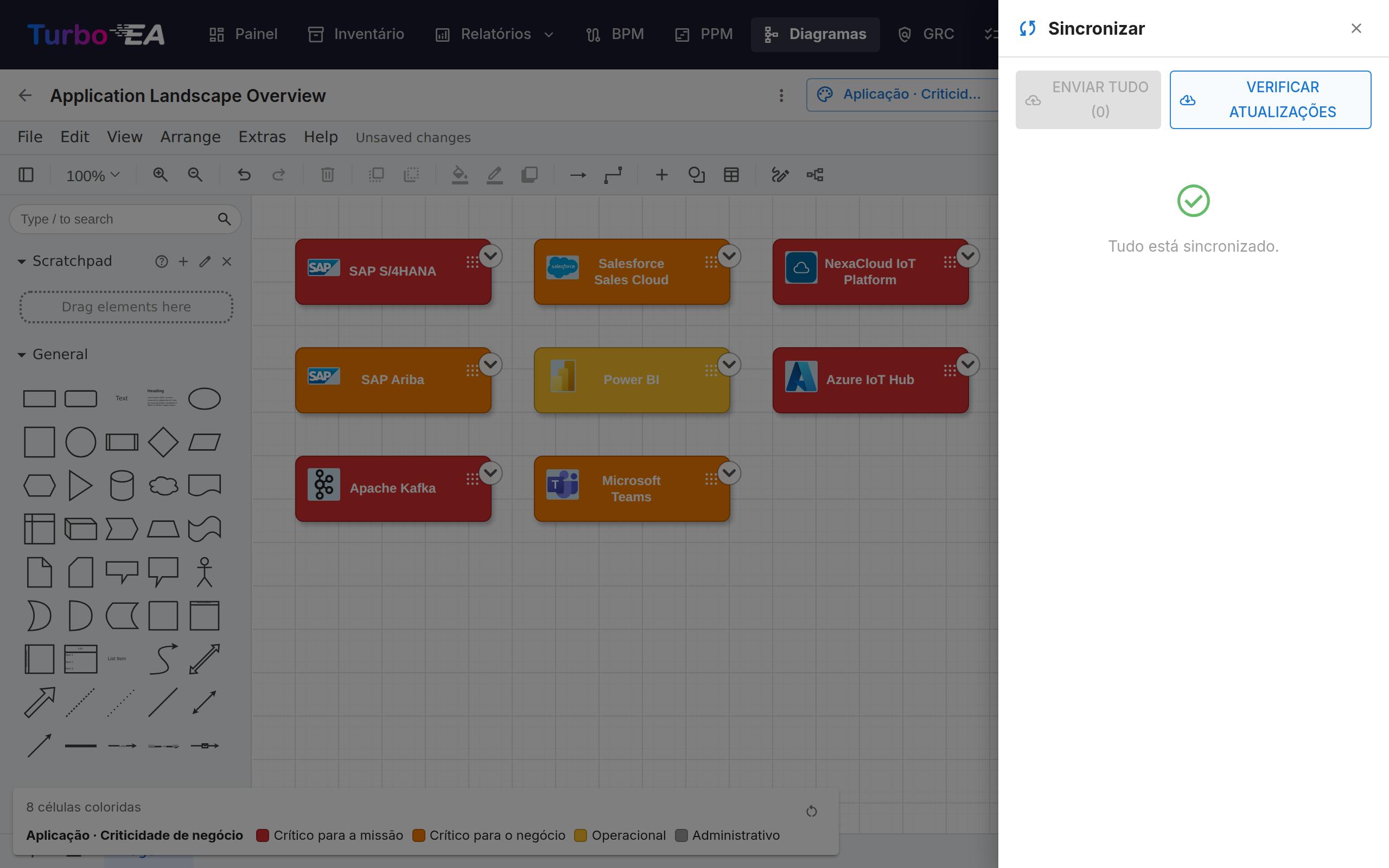

Painel Sync

O botão Sync da barra de ferramentas abre o painel lateral com tudo o que está em fila para a próxima sincronização:

• Novos cartões -- formas convertidas em cartões pendentes, prontas para serem enviadas ao inventário.
• Novas relações -- arestas desenhadas entre cartões, prontas a serem criadas no inventário.
• Relações removidas -- arestas de relação eliminadas da tela, em fila para DELETE /relations/{id}. Manter no inventário reinsere a aresta.
• Alterações hierárquicas -- movimentos arrastar-para-dentro / arrastar-para-fora de contentores confirmados, em fila como atualizações de parent_id.
• Inventário alterado -- cartões atualizados no inventário desde a abertura do diagrama, prontos a serem trazidos de volta para a tela.

O botão Sync da barra mostra uma pílula pulsante «N por sincronizar» sempre que haja trabalho pendente. Sair do separador com alterações por sincronizar dispara um aviso do navegador, e a tela é guardada automaticamente no armazenamento local a cada cinco segundos para poder ser restaurada após uma atualização acidental.

Vincular diagramas a cartões

Os diagramas podem ser vinculados a qualquer cartão a partir do separador Recursos do cartão (ver Detalhes do cartão). Quando um diagrama está vinculado a um cartão Iniciativa, aparece também no módulo EA Delivery ao lado dos documentos SoAW.
